Cамодельный мотоблок и навеска к нему: своими руками
Вручную обрабатывать земельные участки долго и трудоёмко, лучше взять в помощники механическое приспособление — мотоблок или мотокультиватор. Новый мотоблок можно приобрести в магазине, а также изготовить собственноручно. Для покупки заводского устройства понадобится немало средств, а вот самоделка обойдётся значительно дешевле, но, конечно, потребует много свободного времени.
Чтобы её собрать и в результате получить полноценную малогабаритную сельхозтехнику, потребуются комплектующие детали, инструмент, элементарные умения и, конечно же, терпение.
Подготовка к созданию самоделки
Чтобы сделать самодельную сельхозмашину, умельцы используют подручные материалы и отслужившие свой срок узлы минитехники. Так основой мотоблока нередко служит бензопила, мотороллер или мопед, а когда нужно получить мощный и более функциональный агрегат — устаревшая модель мотоцикла («Восход», «Ява», «Минск»).
Прежде чем приступить к сборке мотоблока либо мотокультиватора, просматривают тематическое видео в сети интернет, подыскивают нужную информацию в журналах, прочих изданиях. Затем подготавливают инструмент и материал, разрабатывают эскизы и чертеж, где наглядно изображают все функционирующие органы самоделки, включая силовую и ходовую части, системы управления и агрегатирования. Ниже на чертеже показано как выглядит одноколёсный мотокультиватор.
Рис.1. Устройство самодельного мотокультиватора
1 – силовой агрегат культиватора; 2 – металлический защитный кожух; 3 – топливный бак; 4 – бобина зажигания; 5 – коммутатор; 6 – шпилька, фиксирующая наклон навески; 7 – болт М-16; 8 – ось для монтажа навески; 9 – плуг навесной; 10 – кронштейн; 11 – станина; 12 – рукояти; колесо с грунтозахватами.
Нелишним будет сделать кинематическую схему самоделки, отразив в ней порядок взаимодействия рабочих механизмов и, показав как организована трансмиссия.
Чтобы сделать лёгкий мотокультиватор или более тяжёлый мотоблок, применяют следующий инструмент:
- Электродрель с набором свёрл;
- Болгарку и диски по металлу;
- Ключи (рожковые, накидные);
- Сварочный аппарат;
- Тиски.
Материалом для самоделки служат высокопрочные швеллеры, стальные пластины и трубы.
Рама
Самодельную раму для мотоблока или мотокультиватора делают сварной, но в то же время очень прочной, так как к ней впоследствии будут прилаживаться все комплектующие самоделки. Для сооружения рамы применяют железные трубы или швеллеры.
Иногда, чтобы собрать самодельный мотоблок или мотокультиватор, необходимо усовершенствование мотоциклетной рамы или ее доработка.
Рис.2. Переделанная рама от мотоцикла
1– руль; 2 – держатель панели приборной; 3 – площадка для установки аккумулятора; 4 – швеллер (лонжерон); 5 – картер; 6 – станина; 7 – натяжитель цепи; 8 – упор натяжителя цепи; 9 – подкос; 10 – держатель крепления подрамника; 11 – кронштейн, соединяющий культиватор с адаптером или прицепом; 12 - поперечина.
От прежней конструкции отсекают переднюю вилку и иные элементы, чтобы те не препятствовали монтажу навесного оборудования на будущий культиватор. Сзади крепят сваркой самодельный механизм для сцепки мотокультиватора с оборудованием, прицепной тележкой. Как правильно самому сделать сцепку, следует посмотреть на видео.
Двигатель
При конструировании самодельного мотокультиватора, некоторые обходятся приводом от мотороллера или мопеда. Но чтобы собрать более производительный мотоблок, силы двигателя мопеда будет недостаточно. Для него потребуется мощный 16-18-сильный дизельный мотор от мотоцикла. Его «подгоняют» под нужные параметры, но иногда его нужно модернизировать. Бензобак устанавливают от мотороллера.
Сначала перестраивают систему охлаждения в активную воздушную, чтобы усовершенствовать технические показатели мототехники. Это легко сделать при помощи 12-ти вольтового электрического движка с небольшой железной крыльчаткой. Попутно производят замену клапана на лепестковый, что помогает облегчить пуск, увеличить тягу и снизить потребление топлива.
Подготовленный двигатель монтируют в жёсткие хомуты. Их предварительно приваривают к передней части рамы самоделки, затем надёжно стягивают болтами (весь процесс хорошо показан на видео).
Обязательно следят за тем, чтобы зажимы охватывали шейку выходного вала дизельного мотора мотоблока и прочно его удерживали.
К КП самодельного приспособления прикрепляют рычаг, который легко сделать из железного прутка, приварив шарик на конце. Длину ручки оставляют таковой, чтобы, находясь за рукоятями управления мотоблока или мотокультиватора, можно было без труда до неё дотянуться.
Далее для самоделки собирают фильтр очистки воздуха, применяя доступные материалы, например, консервную банку, металлическую трубку. Затем подготавливают топливный бак самодельного мотоагрегата. Его можно самому сделать из любой герметичной ёмкости или взять от вышедшей из строя мотоколяски.
Трансмиссия
Для самодельного дизельного мотоблока, впрочем, как и мотокультиватора, потребуются цепи, звёздочки, переходной вал. Их в основном заимствуют у списанной мото-, авто-, агротехники. Ступицы звёздочек несложно сделать самому, используя куски железа и токарный станок, благо по этой теме легко найти в интернете подробный чертёж или видео. Готовый редуктор к самоделке берут от любой модели мопеда. В приготовлении самодельного редуктора используют стальные пластины и цилиндрические диски с зубьями. Можно установить самодельный дифференциал.
Кинематическую схему самоделки создают максимально простой, чтобы обеспечить большую надёжность функционирования её механизмов. Передачу крутящего момента от двигателя на промежуточный вал организуют посредством стандартной роликовой цепи с ведущей и ведомой звёздочками. При этом увеличивают передаточное число промежуточного и снижают частоту вращения выходного валов.
Иногда в состав трансмиссии мотоблока или мотокультиватора включают так называемый ходоуменьшитель. Это понижающий редуктор, который необходим для получения медленных рабочих скоростей (На видео показана пошаговая инструкция, как собрать ходоуменьшитель).
Установка данного приспособления позволяет улучшить управление самоделкой и сделать её эксплуатацию безопасной для человека. Ходоуменьшитель покупают или собирают своими силами. Как самому сделать ходоуменьшитель и что для этого понадобится, можно посмотреть на видео или поинтересоваться на тематических форумах, организованных технарями-умельцами.
Ходовая часть
К дизельному мотоблоку с ходоуменьшителем, произведённому собственноручно, лучше всего подходят пневмоколеса диаметром до 10 дюймов, взятые от списанных сельхозмашин, мотоколясок. Иногда берут от легковых авто, если нужно повысить проходимость самодельной техники. А при эксплуатации мотоблока на тяжёлых почвах их заменяют железными (как они проявляют себя в деле можно посмотреть на видео). Но выбор колес остается за вами, ориентируйтесь на тип работ, которые вы будете проводить.
При создании самодельного мотокультиватора вместо колёс устанавливают почвофрезу для возможности вскапывания и рыхления грунта. Благодаря использованию такого почвоулучшителя, не происходит утрамбовка грунта, по которому недавно прошёл мотокультиватор.
Рис.3. Ходовая часть культиватора
1 и 2 - колёса; 3 – шестерня; 4 – вал ведущий; 5 – редуктор; 6 – шестерня ведущая; 7 – втулка; 8 – винт стопорный; 9 – корпус ведущего вала; 10 – фланец букса; 11 – гайка и болт М-8; 12 – втулка шлицевая; 13 – вал; 14 – гайки М-14; 15 – шайба; 16 – сальник; 17 и 18 - ступичные подшипники; 19 – мотор.
В изготовлении оси культиватора самоделки рекомендуют пользоваться монолитным куском стали. Сварная труба не сгодится, так как она может не выдержать нагрузки.
Устройство управления
Устройствами управления самоделок обычно служат рукоятки — они крепятся непосредственно к каркасу рамы. Их делают из двух толстостенных труб, которые изгибают для придания удобной формы (видео это хорошо демонстрирует).
На их концах устанавливают ручки газа и муфты сцепления, снятые, например, со старого мопеда.
С коробкой передач на самоделке нет никаких проблем. Лучшие рычаги КП и кикстартера мотокультиватора изготавливают из металлического прутка диаметром 10 мм. Кикстартер на самоделке выводят назад, ближе к оператору, тем самым облегчая запуск дизеля. Также в удобном месте закрепляют рычаги тормоза и переключения скоростей. Передачи зависят от конструкции КПП.
В самоходном мотоблоке можно вместо рукоятей сделать удобный рулевой адаптер. Для этого идеально подходит автомобильная рулевая колонка с сошкой или снятая с трактора. В таком механизме сошка выполняет роль сцепки, совмещая тележку с самоделкой. В сборке рулевого адаптера применяют шаровую опору — она позволяет сделать сцепку независимой. Весь процесс подготовки самодельной сцепки можно рассмотреть на видео.
Навеска
Самодельный мотоблок или мотокультиватор дополняют всевозможным навесным оборудованием. Это делается для того, чтобы расширить функционал, область применения, сезонность выполняемых работ.
Благодаря возможности компоновки, эксплуатировать самоделку можно в любой сезон, даже зимой, что позволяет круглый год задействовать технику. Помимо пахоты и культивирования навесным оборудованием производят вспашку земли, посадку и окучивание культур, выкапывание картофеля, а также уборку территорий, заготовку сенажа. Если вдобавок к мотоблоку сделать прицепную тележку, он сможет осуществлять ещё и транспортные функции, помогая перевозить тяжёлые, объёмные грузы. В связи с дороговизной оборудования для навески, многие стараются сделать собственные изобретения, используя чертежи, эскизы, авторское видео. Но если сделать одноточечное прицепное устройство на мотоблоке, то можно купить и новое оборудование, например от мотоблока Нева.

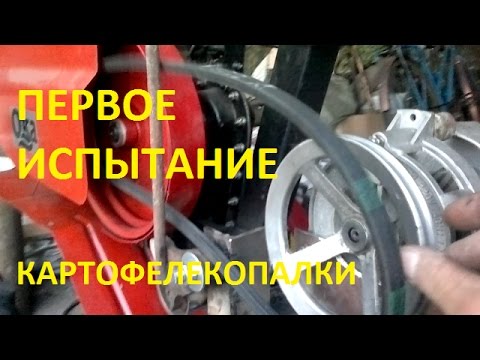

Грохотная картофелекопалка
Изготовление картофелекопалки к самоделке начинают с подготовки кузова каретки, сваренного из проволоки и тонких прутиков. Понять такой процесс поможет представленный эскиз.
Рис.4. Грохотная картофелекопалка
На оси самоделки перед кареткой устанавливают лопату, сделанную из стального листа и повторяющую форму корпуса картофелекопалки. Сзади к ней приваривают прутики удлинители, слегка загнутые к низу. Описание деталей подробно показано на схеме. Такая конструкция отлично подходит для огорода.
Плуг
Для изготовления плуга к мотокультиватору применяют высокопрочную легированную или листовую сталь толщиною не менее 3 мм. На схеме показан плуг в разобранном виде, главное не ошибиться с размерами.
Рис.5. Самодельный плуг
Сначала на основе чертежа подготавливают лекало и переносят его на картон, а потом на металл, после чего вырезают при помощи болгарки. Лемех плуга рекомендуется усиливать высокопрочным металлом, например, от дисковой пилы. Отвал и стойку можно сначала сделать отдельно, а затем соединить воедино. Такая конструкция менее уязвима и в случае поломки какого-то элемента, будет легко произвести его замену. В месте закрепления лемеха и корпуса нужно усилить крепление. Также можно сделать и поворотный плуг. Главное чтобы прицепное устройство плуга совпало с крепление заднего прицепного устройства мотоблока. Но для периодичной работы после вспашки нужна борона.
Прицеп
К готовому мотоблоку многие стараются сделать самодельный прицеп или адаптер, оснащённый водительским местом. Мотоблочный прицеп устроен так, что на нем можно сидеть и управлять машиной, одновременно перевозя груз.
Рис.6. Устройство прицепа
1 – держатель навесных орудий; 2 – консоль; 3 – водило; 4 – подножка; 5 – водительское сиденье; 6 – рама; 7 – кузов; 8 – опорная балка; 9 – болт М-8; 10 – упорное кольцо; 11 – колесо.
Раму для такого прицепа изготавливают из труб, уголков любого сечения. Для колёсной оси используют металлический стержень диаметром 30 мм. Кузов самодельного приспособления смастерить можно из досок, профнастила или листа металла толщиной 1,2 - 1,5 мм. Для повышения прочности деревянный прицеп по углам усиливают металлическими пластинами, а сделанный из профнастила дополняют рёбрами жёсткости. Крепление прицепа устроено так, что он подключается при помощи шкворня. Главное чтобы совпали размеры.
Недорогое устройство с большим функционалом

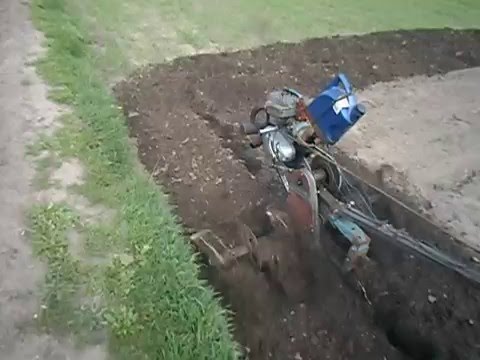

Самодельная машина — это экономный и очень полезный в хозяйстве мотоагрегат. Он способен выполнять всевозможные сельскохозяйственные операции, тем самым освобождая человека от утомительного физического труда. К нему можно подключить даже мотоблочные грабли. На предоставленном ниже видео можно увидеть весь функционал этой чудо-машины.
Подобные самоделки применимы не только в качестве помощника в сельскохозяйственных работах. Ими с успехом пользуются при уборке придомовой территории, а в зимнюю пору для расчистки снега. Если качественно сделать самодельный мотоблок или мотокультиватор, то эксплуатационные параметры самоделки будут ничуть не хуже чем у дорогостоящего китайского или отечественного заводского аналога. Если вам не хватает детали, всегда можно приобрести новые. Не забывайте убирать технику в гараж и проводить техническое обслуживание, чтобы она прослужила дольше.
